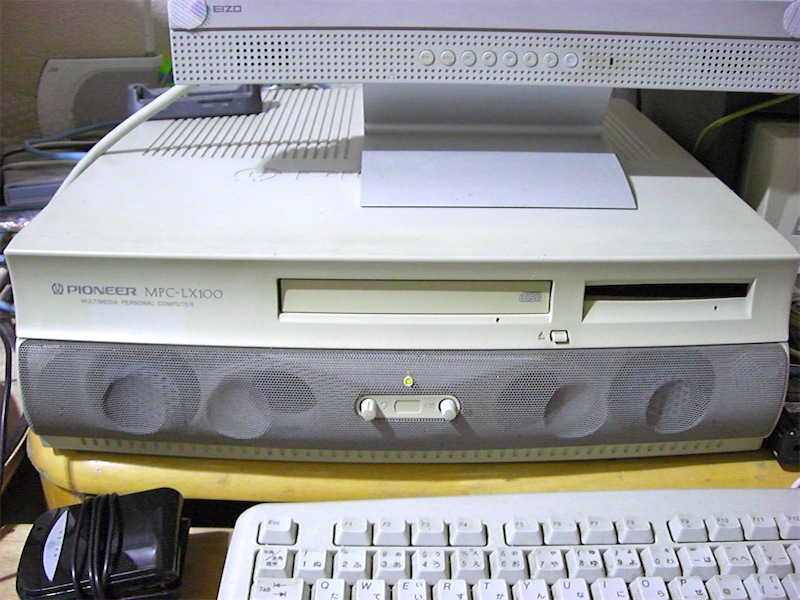

Pioneer MPC シリーズの筐体を Micro ATX にする（背面加工 #02 ）。

ようやく続きを書きます。小出しですが。
とりあえず背面の不要な部位を切除しました。

 ↓↓↓ これが、




 ↓↓↓ こうなりました。




φ 4.0 mm のドリルで 4 箇所のリベットを破壊して、金ノコで適当に切ったりして、写真のようにしました。
電動工具がないと、さすがにツライと思います。

今後の予定ですが、基本的には現物合わせの作業が続きます。というかそれしか無いです。
具体的にどうしてやろうかと思案中です。

Pioneer MPC シリーズの筐体を Micro ATX にする（背面加工 #01 ）。

基本的に進捗していませんが、筐体の加工について簡単に説明します。

　


背面の成形材を外したスチールの枠にカバーを取り付けると、右の写真のように寸法が足りなくなります。
足りなくなった分、後ろに筐体を延長します。

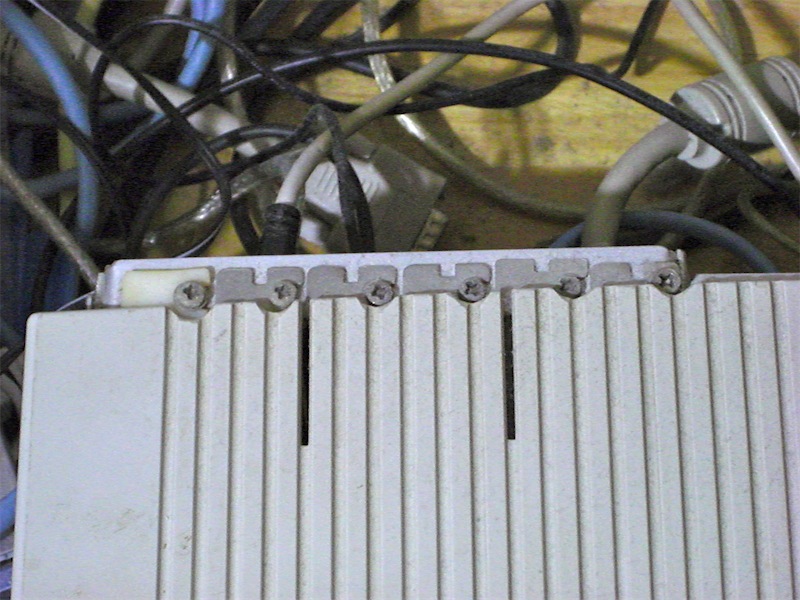

その前に、左の写真にあるように、筐体の左右に付いている 4 つのリベットを電動ドリルで破壊します。
さらに、本体につながってる部位を切断します。

除去した部位に、マザーボードの拡張カードや SFX 電源などを取り付ける為の枠を取り付けます。

詳細は後日。

Pioneer MPC シリーズの筐体を Micro ATX にする（オーディオユニット #07 ）。

とりあえず音を出せるようになったので、オリジナルの MPC-GX1 との比較をば。
例によってデジカメの動画で失礼しますが、上が GX1 。下が LX*** （改）。
つまみは、「ウーファー最小 → 最大 → 最小」の順に回しています。

個人的には、プラスチックボトルで増強したとはいえ、さすがにウーファーの出力が小さすぎるかなー？ と。

効果がある事はあるんだけど、違いがイマイチ分からない感じと言うか何と言うか。
こんなもんだと言われればこんなもんかな？

気が向いたら、もうちょっと手を加えようかと。

Pioneer MPC シリーズの筐体を Micro ATX にする（オーディオユニット #06 ）。

一応、スピーカーユニットの完成形は見えてきました。




ユニットの干渉部位を削除した都合上、元のウーファー用のスピーカーは大きすぎる為に使えなくなりました。

ここにはオリジナルよりも小さなスピーカーを使わなくてはなりません。

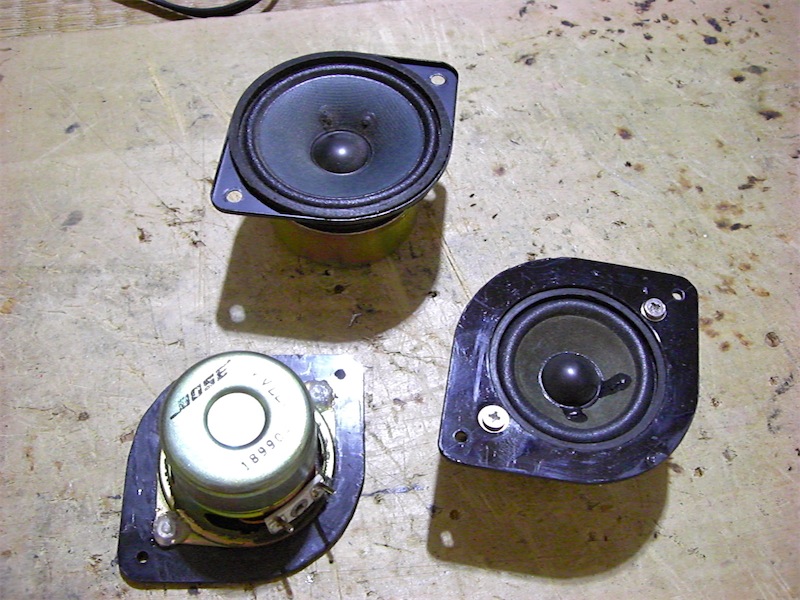

とりあえず、左右についていたスピーカーを 1 つ使います。




当然の事ながら、このままでは低音が効きません。したがって … 、




こういう部品を追加します。
“ペットボトルスピーカー”で検索 してみて下さい。やってる事は基本的に同じです。

そして … 、




このように装着します。

まだ音は出してません。オーディオ回路の検証ができてないので。


< 追記 2011.09.19 >
オーディオ回路が動作しなかったのは、 12 V でなく 5 V を印加していたからでした … （笑）。

Pioneer MPC シリーズの筐体を Micro ATX にする（オーディオユニット #05 ）。

小出しですみません。

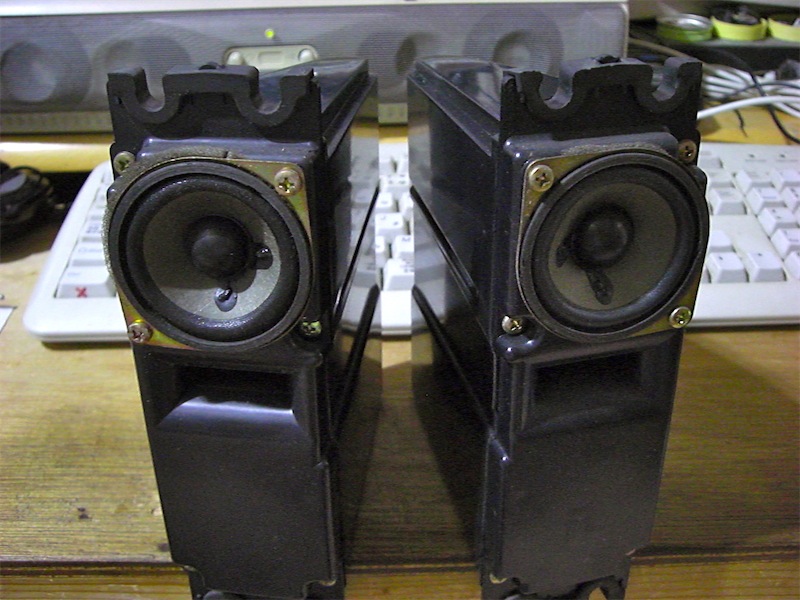

とりあえず、左右のスピーカーを小さくしてみました。
んで、 ABS 板で取り付け用の部品を作りました。





左右のエンクロージャーを均等に ... なったんでしょうか。

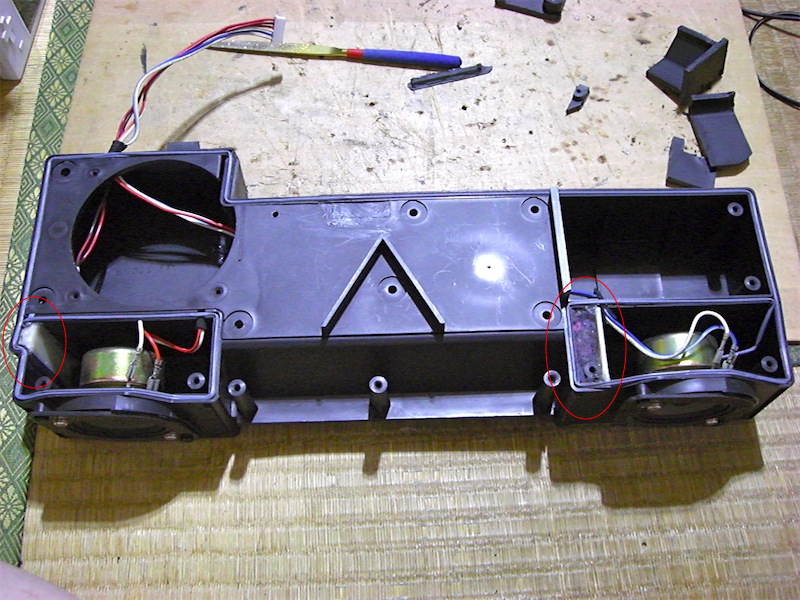

赤い丸の部位を埋めてみました。

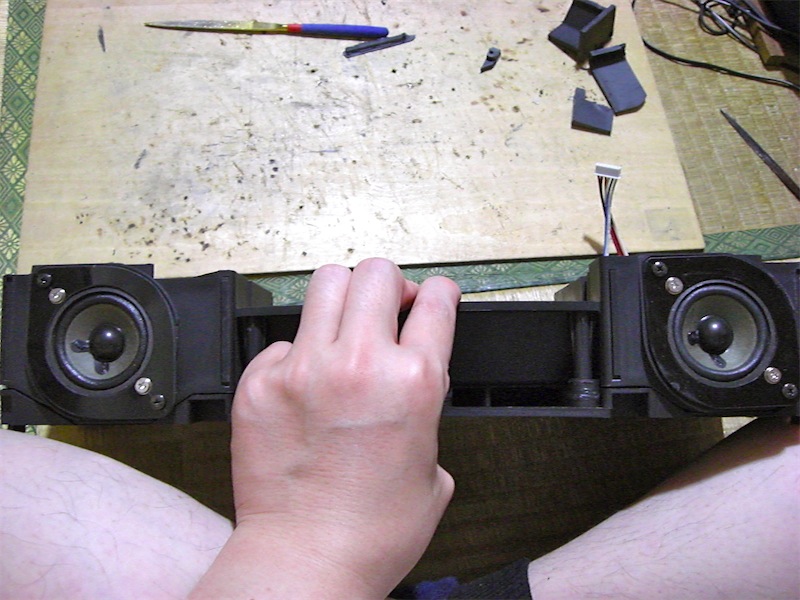

左右にスピーカーを取り付けたところ。ウーファーとかの工作は、まだです。
ちなみに、取り付け用の部品とユニット本体の隙間は、敢えて塞いでません。




本当は、この段階で音を出してみたかったのですが、いかんせん中古なもので簡単には行かず ... 。
