初代 iMac を Micro-ATX 化する（その 3 ）。

http://kaizoupc.blog.shinobi.jp/Entry/43/ の続きです。
 3 年 6 か月ぶりに当該 iMac を改造しました。

今回の要旨は、今まではてっきり搭載可能な M-ATX の寸法に制限があると思い込んでいましたが、試しに正方形の M-ATX を搭載してみたら、できました ... という話です。
なお、 PCI カードはマザーボードに刺さっているだけです（固定用のねじが筐体内部で干渉する恐れがあるため。）。

　
（左： 3.5 年前の状態　右：今の状態）


ちなみに、使用したマザーボードは MS-7527 で、 CPU は Core2Duo E8600 です。
 CPU については、先日までメイン PC で使用していたものです。

相変わらず私はジャンク三昧で、最新機種とは全く縁の無いパソコンライフを送っております（笑）。

初代 iMac を Micro-ATX 化する（その 2 ）。

その後、中身はこうなりました。

1. 有線 LAN と USB と、アナログキャプチャリングボードの入力端子を外部に出した。

2. 上部に排気用のファンを追加した。

 I/O の跡地に、上記の ( 1 ) を無理やりに出しました。




完成度は非常に低いです（笑）。
まさしく“やっつけ”。

ジャンク品の寄せ集めとはいえ、 CPU が Pen4 @ 3.8 GHz なので発熱がとんでもない事になっています。
当然 Hyper-Threading は無効にしてあります。
やはり性能的にアレなので、有効にする代わりにファンの回転数を上げました。

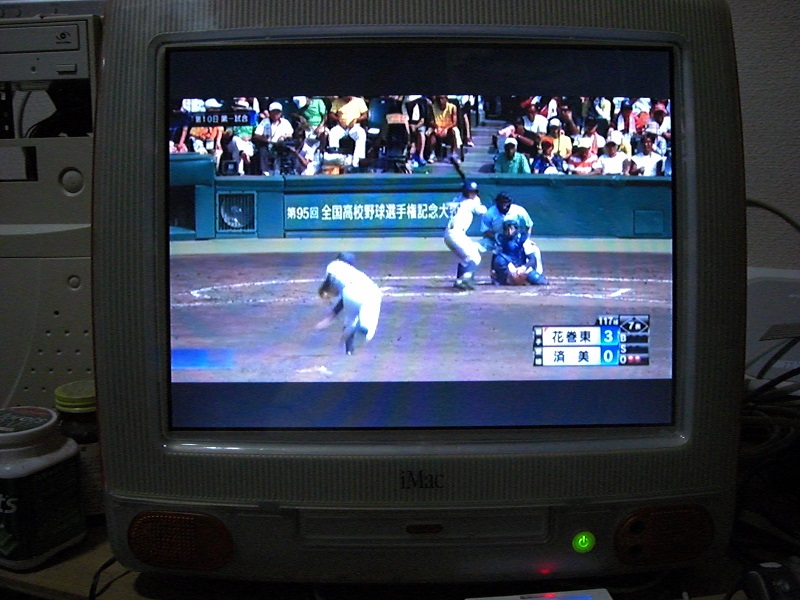

とりあえず録画用 PC として使えるようになりました。




超高校級を擁しても全国制覇は難しいんだなあ ... 。
投げすぎで壊れる前に負けてよかったと思う。
松井しかり安楽しかり。

初代 iMac を Micro-ATX 化する（その 1 ）。

初代 iMac と言いつつ、正確には tangerine ですが（笑）。
構造的には、ほぼ同じはずです。

急造 ... というか手抜き（笑）という事もあり、製作過程は恥ずかしくて見せられないので、とりあえず結果だけ見せます。

マザーボードほかのマウンター類は、プラスチック板で適当に作りました。
なお、あらかじめ LCD 化してあります。

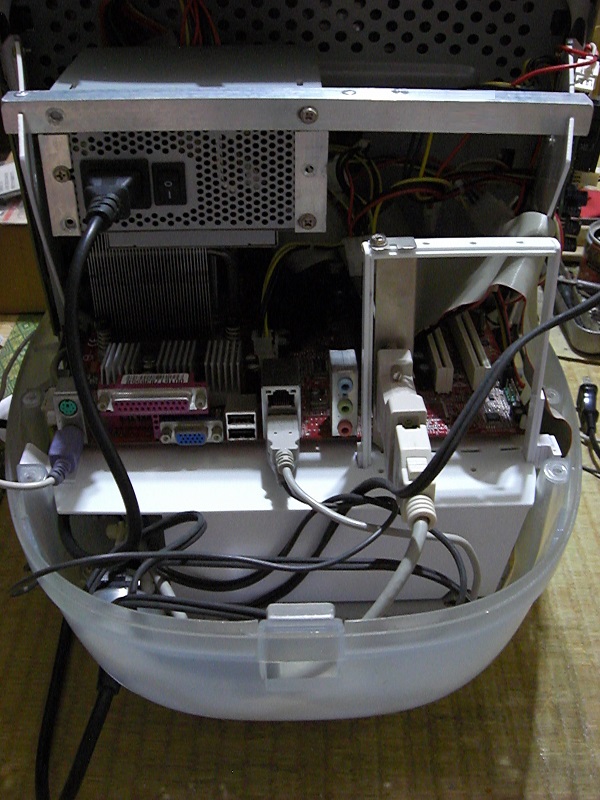

ときどき Mini-ITX 仕様にしている方の記事を見かけますが、その気になれば Micro-ATX でもいけます。

ただし、奥行きに限界があります。
ロープロファイルにすれば正方形タイプの Micro-ATX も載るかも知れません。

ちなみに、使用したマザーボードは RC-410M とほぼ同じで、過去にジャンクで購入したものです。

あとは、アナログのキャプチャリングボードを PCI に挿し、 USB 等の各種インターフェイスを筐体の外に出すようにすれば、ひとまず作業は終わりです。
