Pioneer MPC シリーズの筐体を Micro ATX にする（オーディオユニット #01 ）。

さて、 MPC シリーズを Micro ATX 仕様に改造するにあたって避けられないのは、オーディオユニットの手直しです。

 GX1 を改造すると言っておいて何ですが、私は LX*** のユニットを使います。手元にあるので。
ロープロファイルにする、もしくは拡張カードを使わない場合は、 GX1 のユニットでもいけるかも知れません（検証しません。）。

以下、アヤシイ加工の痕がありますが、気にしないで下さい（笑）。

当然の事ながら、写真にある通り、マザーボードと干渉する箇所は削除しなくてはいけません。


　
（左） GX1 のユニット　　（右） LX*** のユニット



↑ GX1 の筐体に LX*** のユニットを強引に挿入（要加工）したところ。

Pioneer MPC シリーズの筐体を Micro ATX にする（序章）。

さて、今の私のメイン PC には、実際に MPC-LX100 の筐体を使っております。
当ブログでは、改めて MPC-GX1 の筐体で工作しようとしています。

ちなみに、 GX1 の奥行きは LX シリーズよりも長いらしいです。基本的な作り方は一緒です。


↑ メイン PC の全景。


改造の内容は、大まかに言うと以下の感じです。

1. リアパネルの作成。 PCI などの拡張カードに対応する。


2. 内蔵のスピーカユニットがマザーボードに干渉しないように、ユニットを削る。


3. スピーカユニット自体の改造。


4.  Micro ATX のマザーボードを固定する為のステイを取り付ける。


5. その他。


拡張カードについては、筐体の高さギリギリで対応できます。ロープロファイルにしなくてもいいです。ただし、カードの高さには注意が必要です。


↑ こんな感じになります。


スロットの本数が Micro ATX より多いですが、マザーボード内蔵の USB を外付けにしたり、電源スイッチを増設する為に余計に作ってあります。今回はどうしようかと。

本業が忙しいので、なかなか進まないかも知れませんので悪しからず。ちょっとずつ進める予定です。

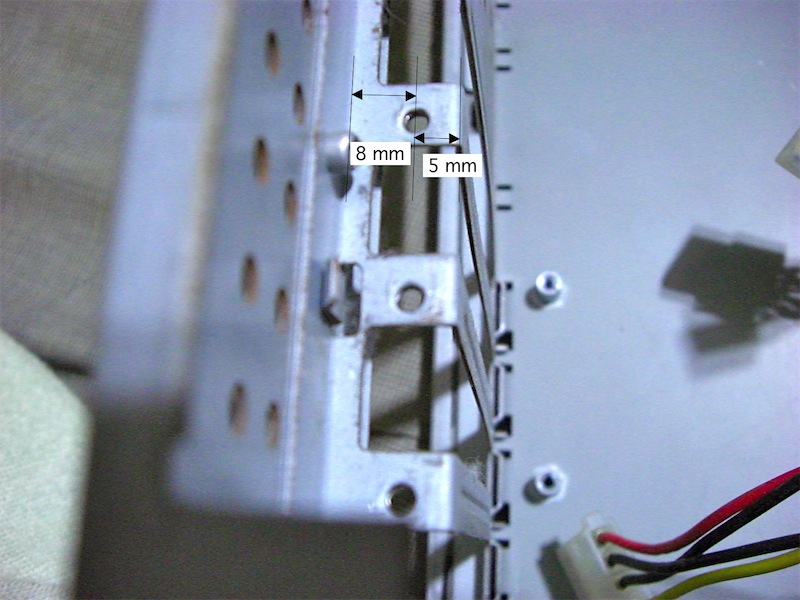

PC ケースにおける PCI スロット周りの寸法（ #02 ）。

前回の続き。

なお、手持ちの PC ケースを測定した値であり、必ずしも規格値と一致しません。

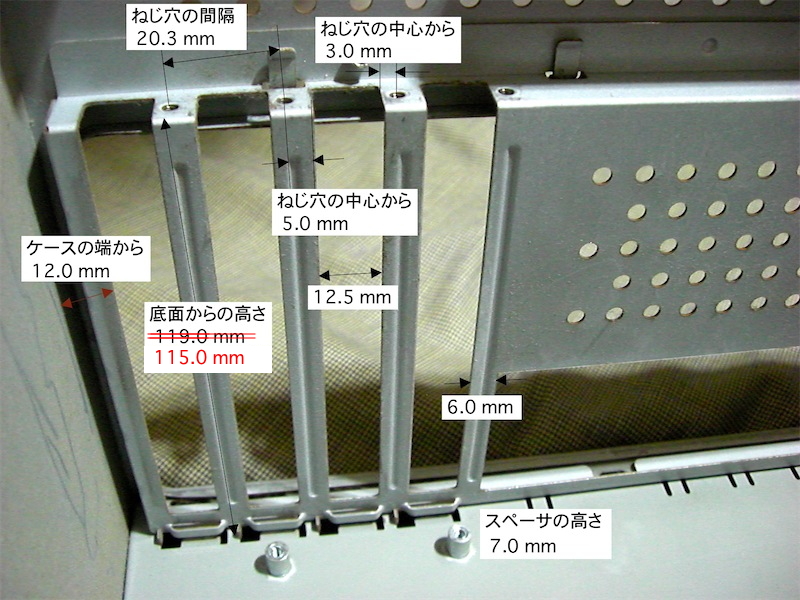

PC ケースにおける PCI スロット周りの寸法（ #01 ）。

色んな意味で見づらいですが、とりあえずメモ。

（註 1 ）底面からの高さ 119.0 mm は、スペーサの長さが 7.0 mm の時の値です。
（註 2 ）底面からの高さ 119.0 mm を 115.0 mm に訂正しました。 20120420

USB ハブの内蔵 LED をフルカラーに。

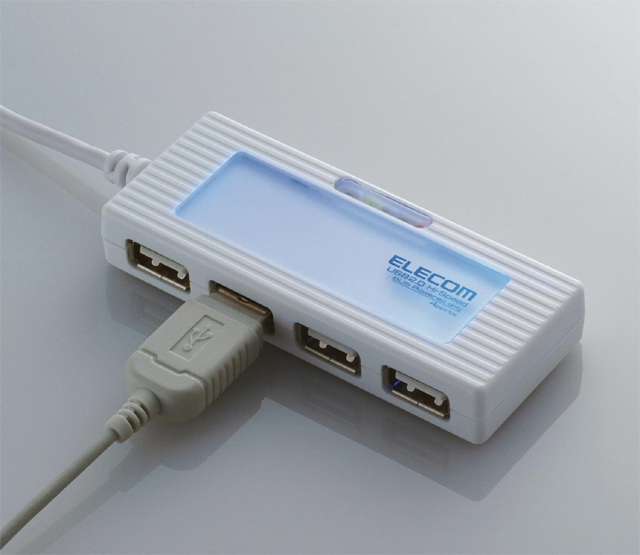

これまた過去のネタですが、  ELECOM の U2H-P4BBU という、 LED 内蔵の USB ハブを改造しました。



元々は青色のチップ型 LED が内蔵されています。しかし、使い続けると、割と初期の段階で輝度が下がってゆくんです。寿命が短いんでしょう。

そういうわけで、フルカラーの砲弾型 LED に置換してみました。

デジカメのカムコーダを使ってるんで、ピントが合ってませんが悪しからず。



ちなみに、点滅周期が短い LED は避けた方がいいです。
見続けると気分が悪くなるから（体験済み。）。

Color Classic のディスプレイを液晶化する。

さて、早速ではありますが、 Color Classic のディスプレイを液晶に置換した時の記事です。

液晶：Toshiba LTM084P363 （パチンコ用）
回路：Aitendo B-100K
参考：ここ とか。

この Color Classic は何度も改造を繰り返しているため、もはや原型をとどめてません。なので、改造の手順は載せられないので悪しからず。

動画では事情により液晶画面のアスペクト比が合ってませんが、だいたいは雰囲気でお分かり頂けると思います。


動画にも少しだけ映ってますが、マザーボードは Foxconn の これ を突っ込む予定です。
