Pioneer MPC シリーズの筐体を Micro ATX にする（オーディオユニット #07 ）。

とりあえず音を出せるようになったので、オリジナルの MPC-GX1 との比較をば。
例によってデジカメの動画で失礼しますが、上が GX1 。下が LX*** （改）。
つまみは、「ウーファー最小 → 最大 → 最小」の順に回しています。

個人的には、プラスチックボトルで増強したとはいえ、さすがにウーファーの出力が小さすぎるかなー？ と。

効果がある事はあるんだけど、違いがイマイチ分からない感じと言うか何と言うか。
こんなもんだと言われればこんなもんかな？

気が向いたら、もうちょっと手を加えようかと。

Pioneer MPC シリーズの筐体を Micro ATX にする（オーディオユニット #06 ）。

一応、スピーカーユニットの完成形は見えてきました。




ユニットの干渉部位を削除した都合上、元のウーファー用のスピーカーは大きすぎる為に使えなくなりました。

ここにはオリジナルよりも小さなスピーカーを使わなくてはなりません。
とりあえず、左右についていたスピーカーを 1 つ使います。




当然の事ながら、このままでは低音が効きません。したがって … 、




こういう部品を追加します。
“ペットボトルスピーカー”で検索 してみて下さい。やってる事は基本的に同じです。

そして … 、




このように装着します。

まだ音は出してません。オーディオ回路の検証ができてないので。


< 追記 2011.09.19 >
オーディオ回路が動作しなかったのは、 12 V でなく 5 V を印加していたからでした … （笑）。

Pioneer MPC シリーズの筐体を Micro ATX にする（オーディオユニット #05 ）。

小出しですみません。

とりあえず、左右のスピーカーを小さくしてみました。
んで、 ABS 板で取り付け用の部品を作りました。





左右のエンクロージャーを均等に ... なったんでしょうか。
赤い丸の部位を埋めてみました。





左右にスピーカーを取り付けたところ。ウーファーとかの工作は、まだです。
ちなみに、取り付け用の部品とユニット本体の隙間は、敢えて塞いでません。




本当は、この段階で音を出してみたかったのですが、いかんせん中古なもので簡単には行かず ... 。

Pioneer MPC シリーズの筐体を Micro ATX にする（オーディオユニット #04 ）。

ぜ〜んぜん進んでないですね（笑）。


んで、左右のスピーカーですが、置換する候補を挙げておきます。と言っても 2 つです。
オリジナルのスピーカーは使わないという前提です。

まあ、「やりようはいくらでもあるよ。」という事で。


1. 前述の iMac のスピーカー。ちなみに、今の私のメイン PC にはこれを内蔵してある。
　 難易度低め。




2. ある IBM の CRT ディスプレイに内蔵されてた、 φ 5 cm
　 （取付ネジ穴の対角長 6 cm ）のスピーカー。
　 iMac のやつみたいに対称のエンクロージャーを作って、左右に内蔵してみる。
　 難易度高め。

Pioneer MPC シリーズの筐体を Micro ATX にする（オーディオユニット #03 ）。

なかなか進んでないので、こんな記事を書いておくのであります。

個人的な意見ですが、オリジナルのオーディオユニットは高音が弱いと思います。
もっと言うと、左右のエンクロージャーが非対称です。

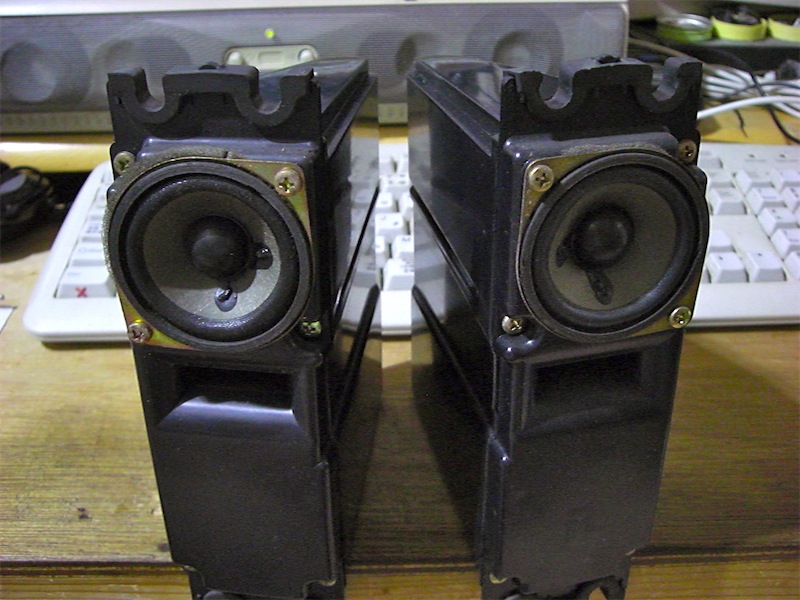

そんなわけで、 iMac 用のスピーカー（写真）に置換する予定です。





ちなみに、これらのスピーカーは中古で購入してから結構な時間が経っているので、少し痛んでます。一応ちゃんと音は出ます。

Pioneer MPC シリーズの筐体を Micro ATX にする（オーディオユニット #02 ）。

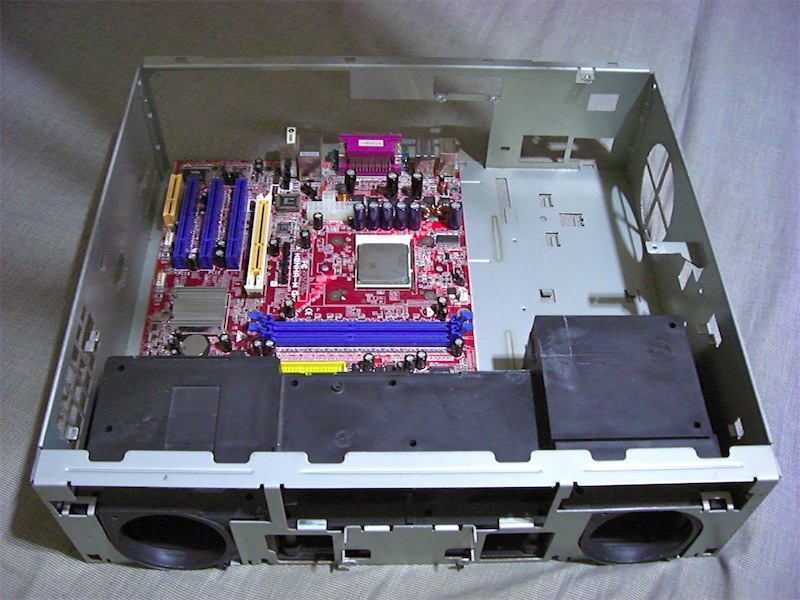

とりあえず、余計な部位を削除しました。
ある意味で反則ではありますが、ヤケクソ気味にグルーガンを使いました。

まだ外観のみです。内部の改造はこれからです。


< 追記 2011.08.15 >

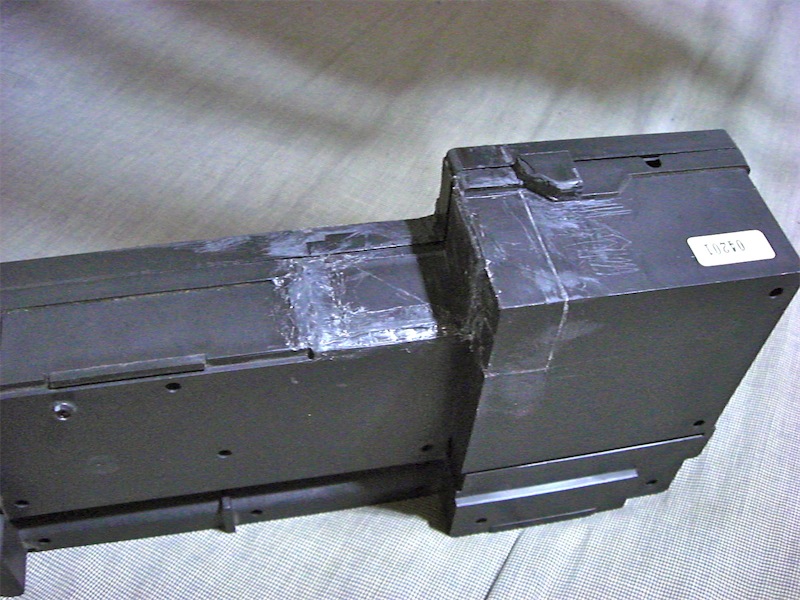

切り取ったパーツは、内側と外側を逆にして本体に接着します。参考にされる際には留意して頂けるといいと思います。



↑ （上）削除前（下）削除後

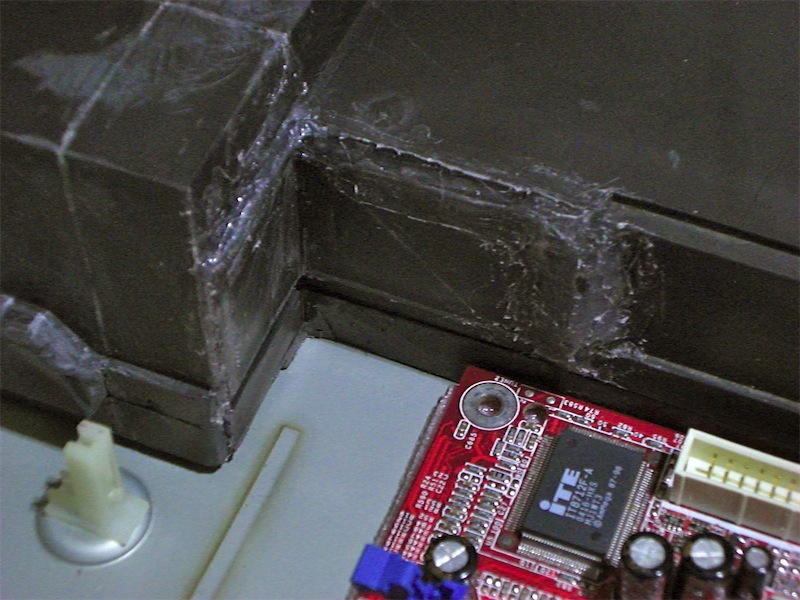

↑ 加工部位の拡大。非常にキタナイ。


　
↑ ユニットの干渉を避けられました。
