マウス Logicool M185 を充電式に改造した話

2 年ぶりの投稿なのに「こんな小ネタ」なのは置いといて、

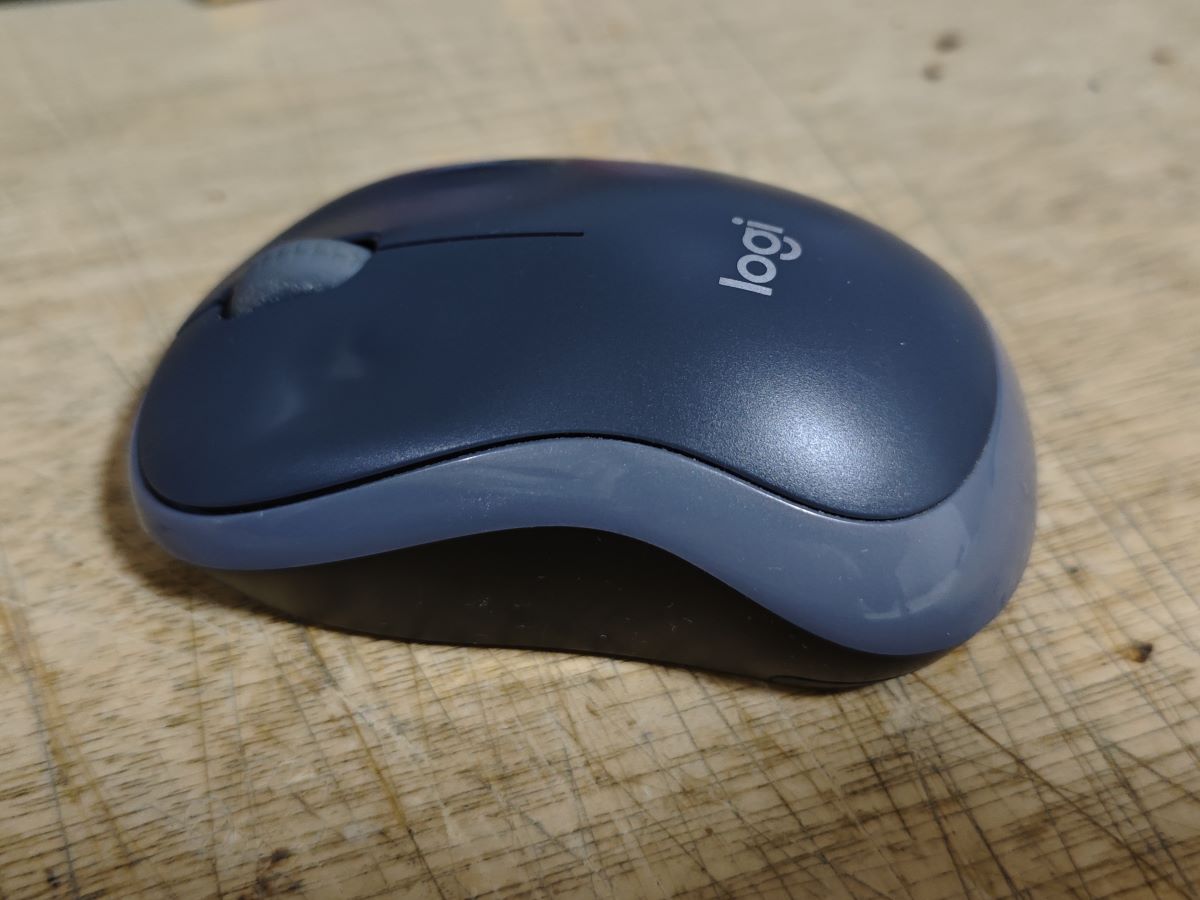

今回は Logicool の M185 というマウスを充電式に改造しました。

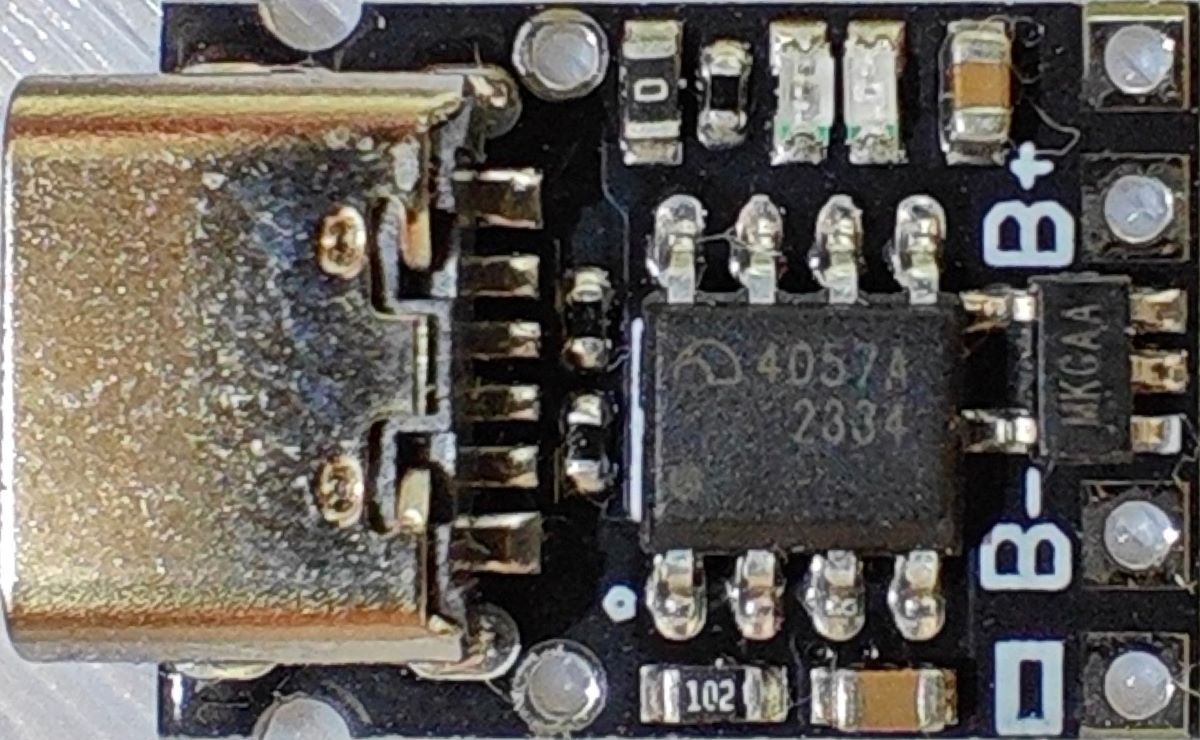

ちなみに、改造に使用した Li-ion 用の充電基板はこれです。
この充電基板は PD 対応品（ Type-C to C ）でも使用可能です。

いずれのリンクも Amazon へのものです（アフィリエイトには不参加）。

　

内容としては、概ね以下の通りです。

1. 単三乾電池（ 1.5V ）を 14500 電池（ Li-ion 3.7V ）に置換した。
2. Li-ion 用の充電基板を使用するためにハウジングを加工した。
3. 電流値を制限するための抵抗を追加した。

14500 の大きさは単三乾電池と同じだから、ただ交換すればいい ... というわけにもいきませんので、
14500 を使用するための加工をいくつか行ないました。

※ この 14500 は、ダイソーの充電式マウス E-MOU-3 から取り出したものです。
※ 定格 3.7V 、 500mAh で、1,850ｍWh 程度
※ E-MOU-3 を無線充電に改造する際に潰してしまいました（買い直して完成済み）。

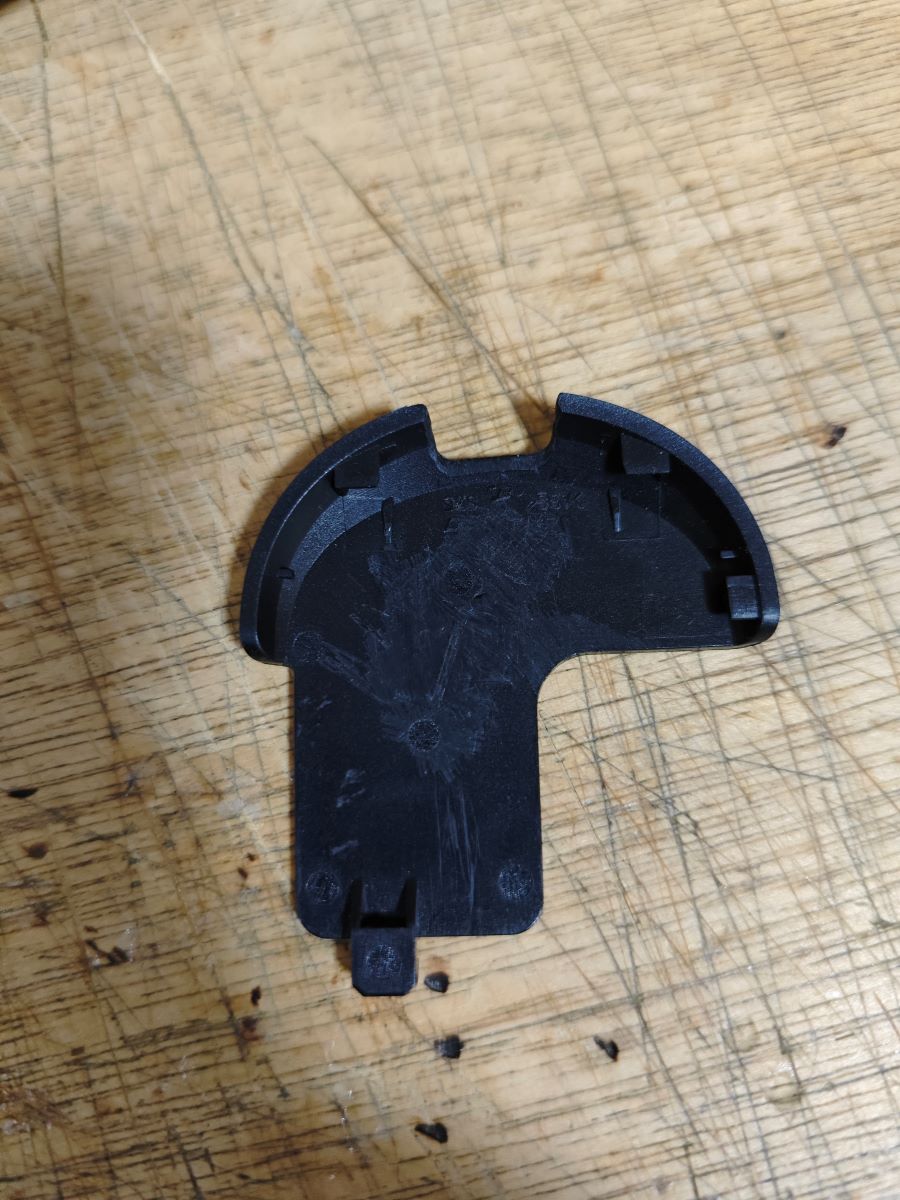

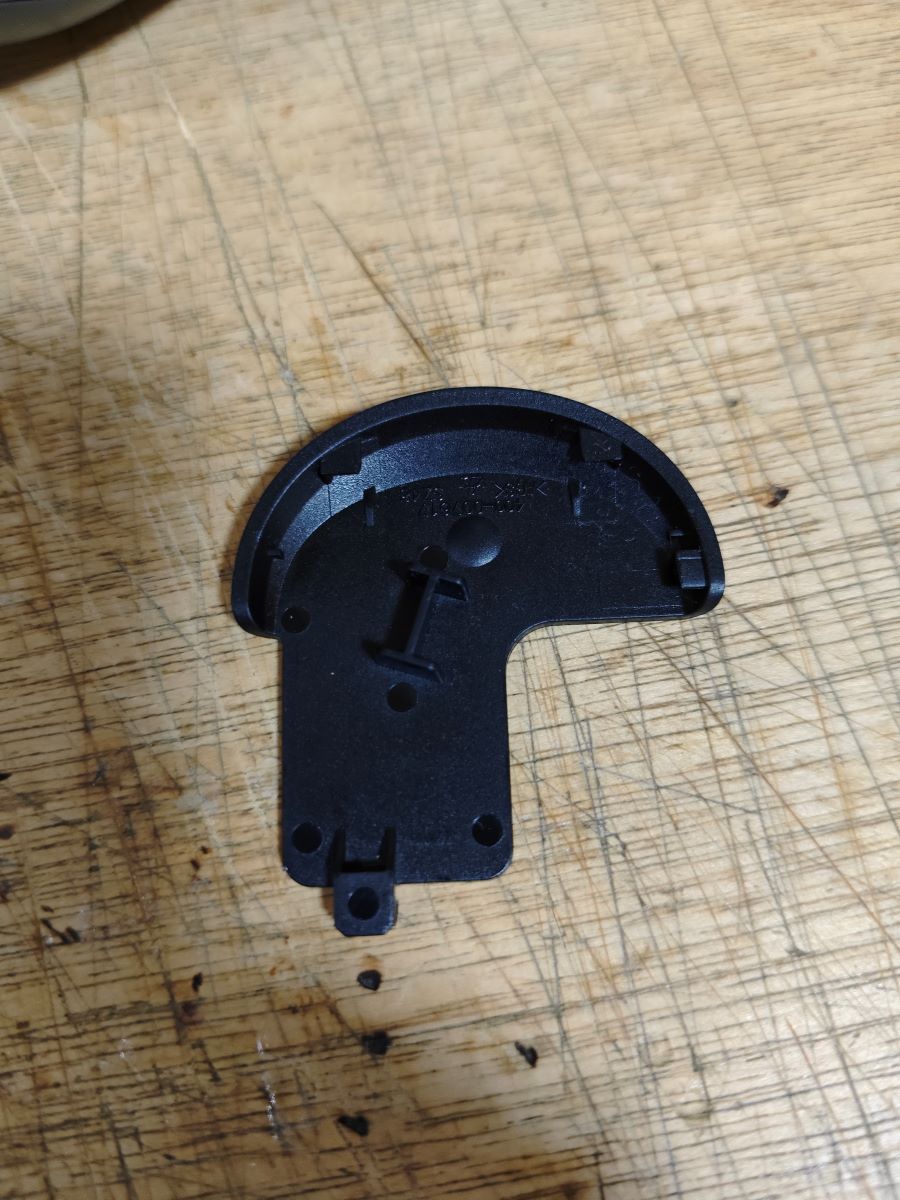

14500 の充電をマウスの後部（手首側）から行なうために、とりあえず電池の蓋を切削しました。
　

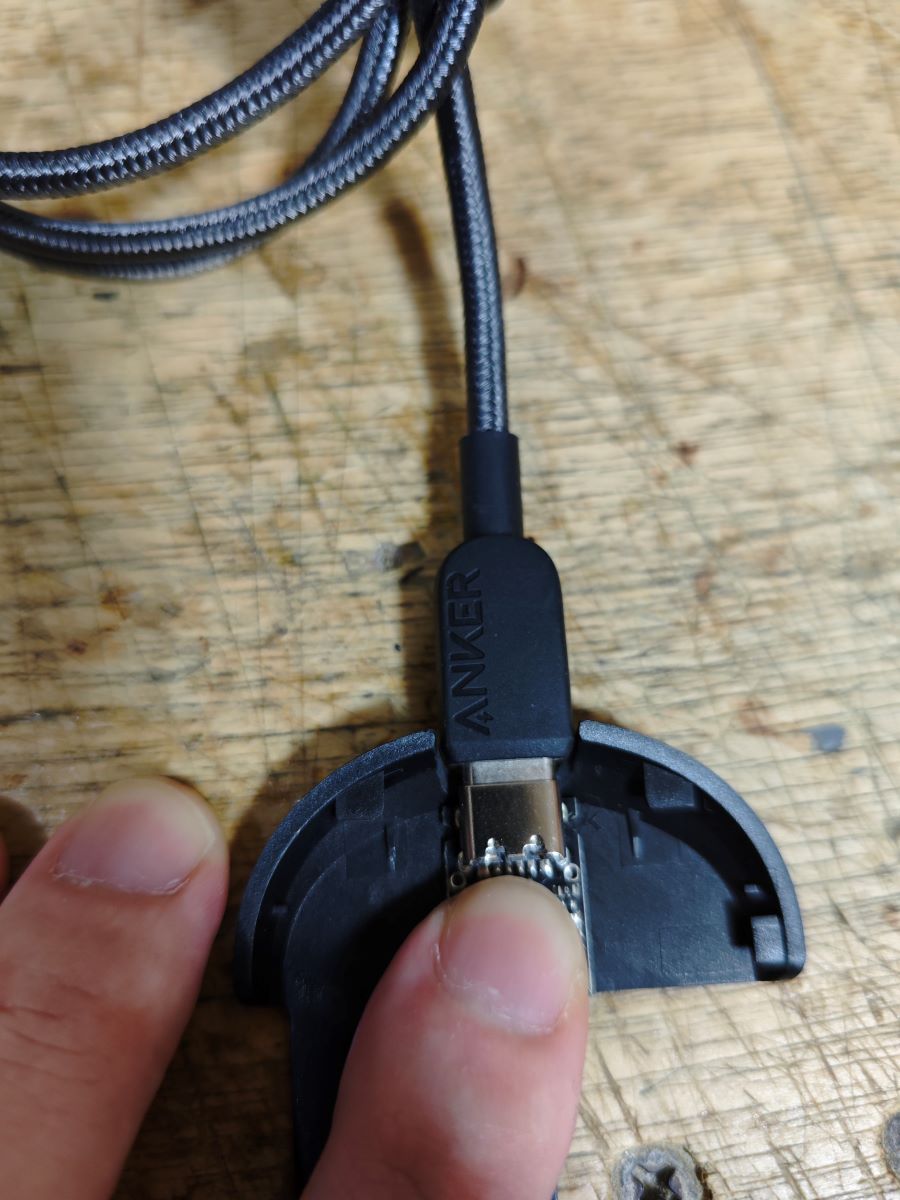

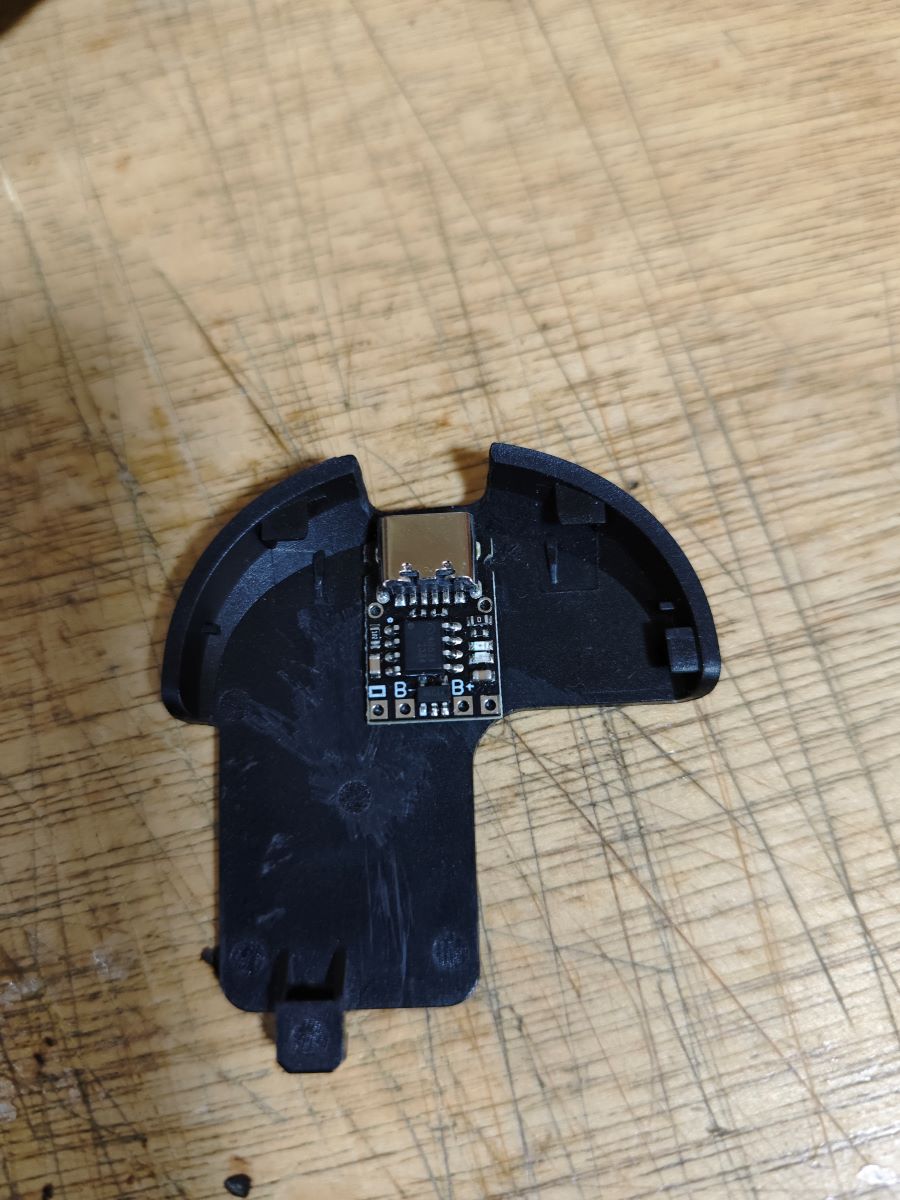

充電基板の位置関係は概ねこんな感じです。
　

ハウジングの本体も削り、配線を通すようにしてあります。

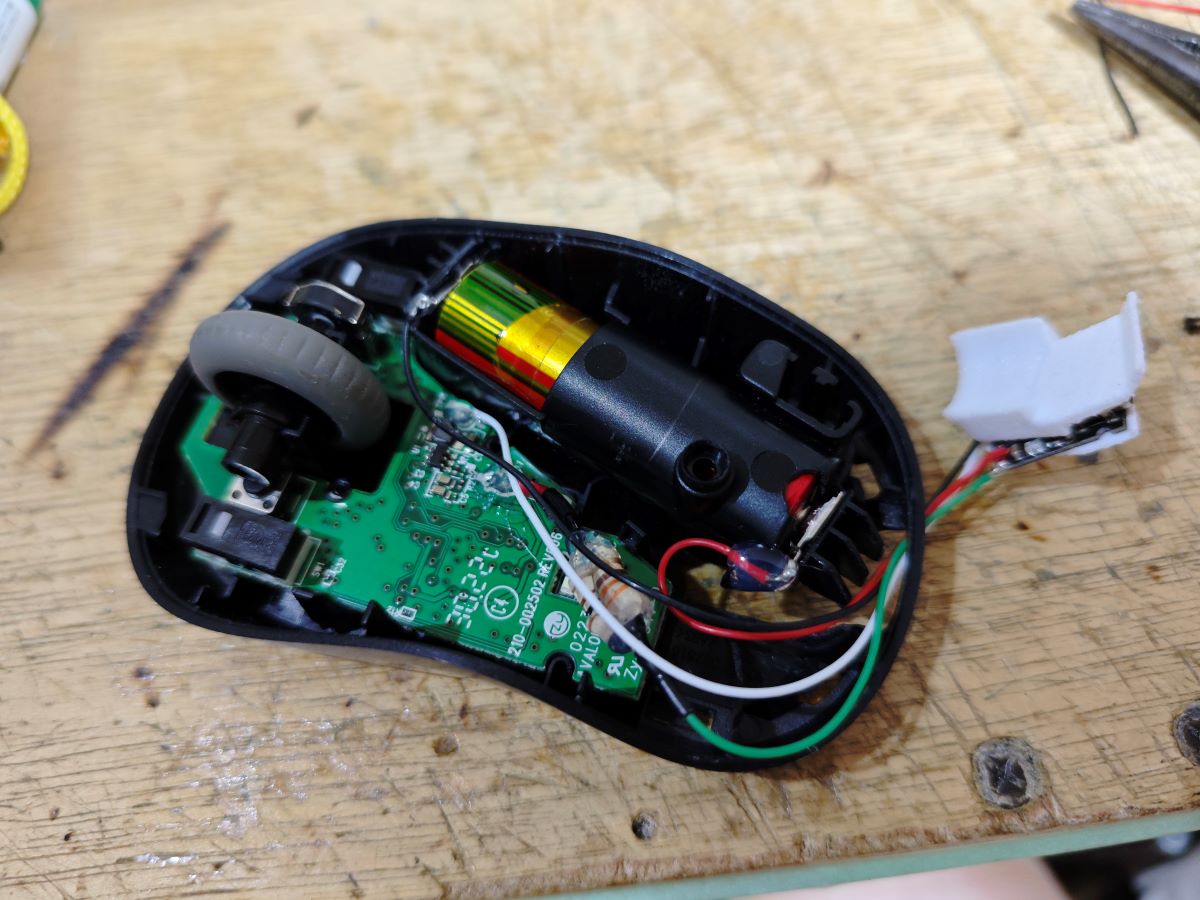

次の写真において右端に見える白い物体は、充電基板を固定するために 3D プリンターで作成したものです。
この写真の中央あたりに見えている合成抵抗ですが、抵抗値を次の根拠で決めました。

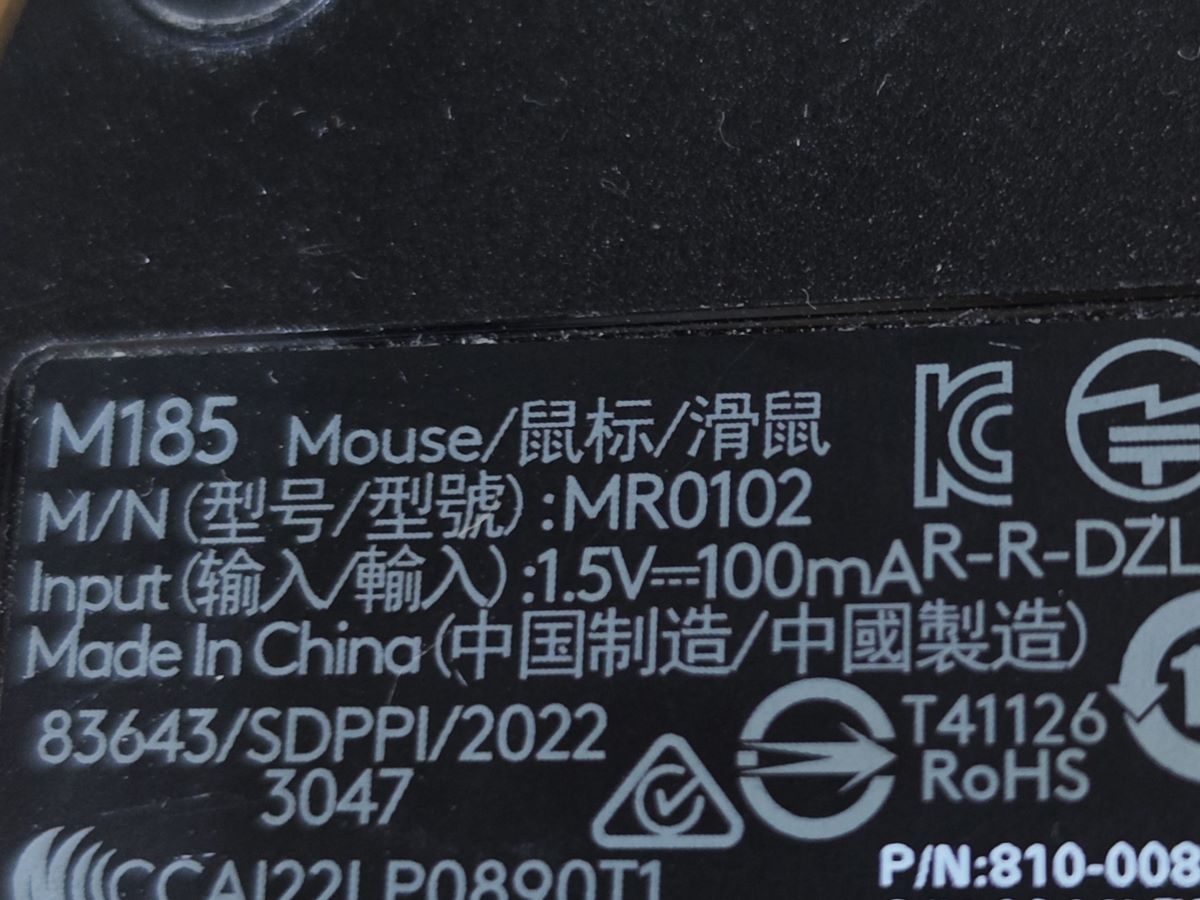

このマウスは定格 1.5V 、100mA です。

M185 の定格は 1.5V 、0.1A
定格消費電力は 1.5V x 0.1A = 0.15W
M185 の基板の「見かけ上の抵抗値」は 1.5V / 0.1A = 15Ω



定格 3.7V の Li-ion 電池に置換する場合、必要な電流値は 0.15W / 3.7V = 0.04A
この場合に必要な「見かけ上の抵抗値」は 3.7V / 0.04A = 92.5Ω
追加する抵抗値は 92.5Ω - 15Ω = 77.5Ω


※ 今回は、わざわざ 100Ω と 330Ω の合成抵抗で 76.7Ω（実測 77.5Ω 程度）を作成しましたが、

※ Li-ion 電池は満充電で 4.2V くらいあるので普通に 100Ω でもよかったと思います。
※ 77.5Ω でも許容範囲かなあ。

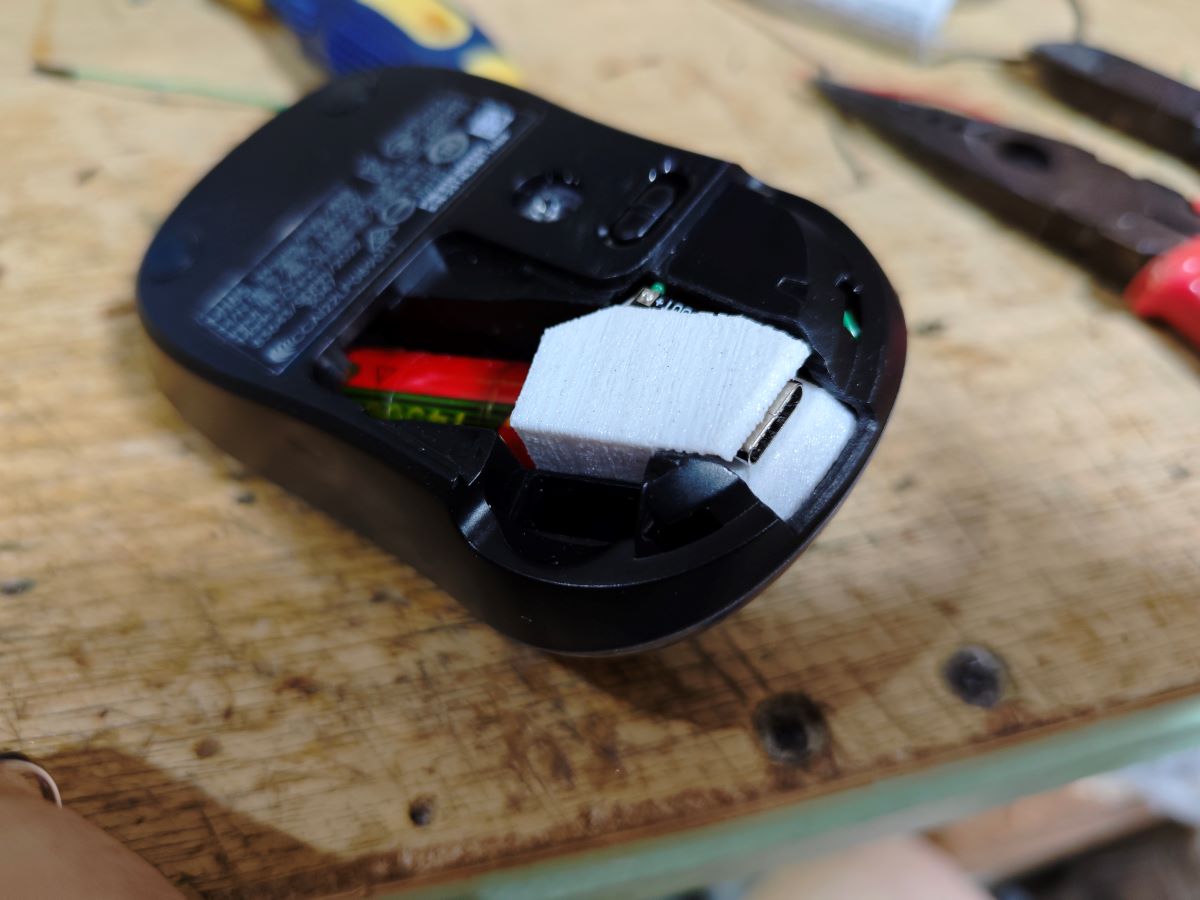

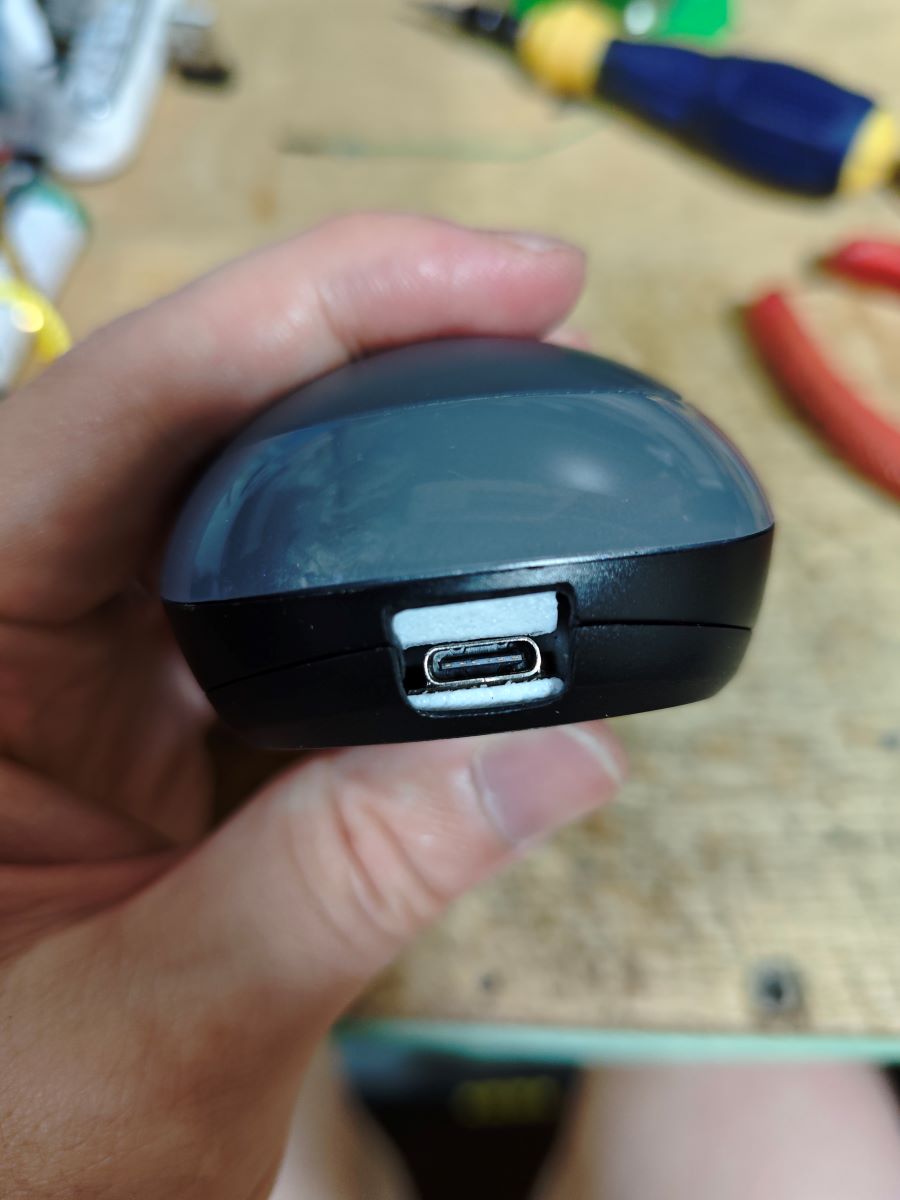

そんなこんなで実際に組み立てたときの写真が次のとおりです。
ハウジングを削りすぎたような気がするので、何となくごまかしてあります。
追加部品が白色で目立つから、あとで黒く塗りつぶしておこう。
　

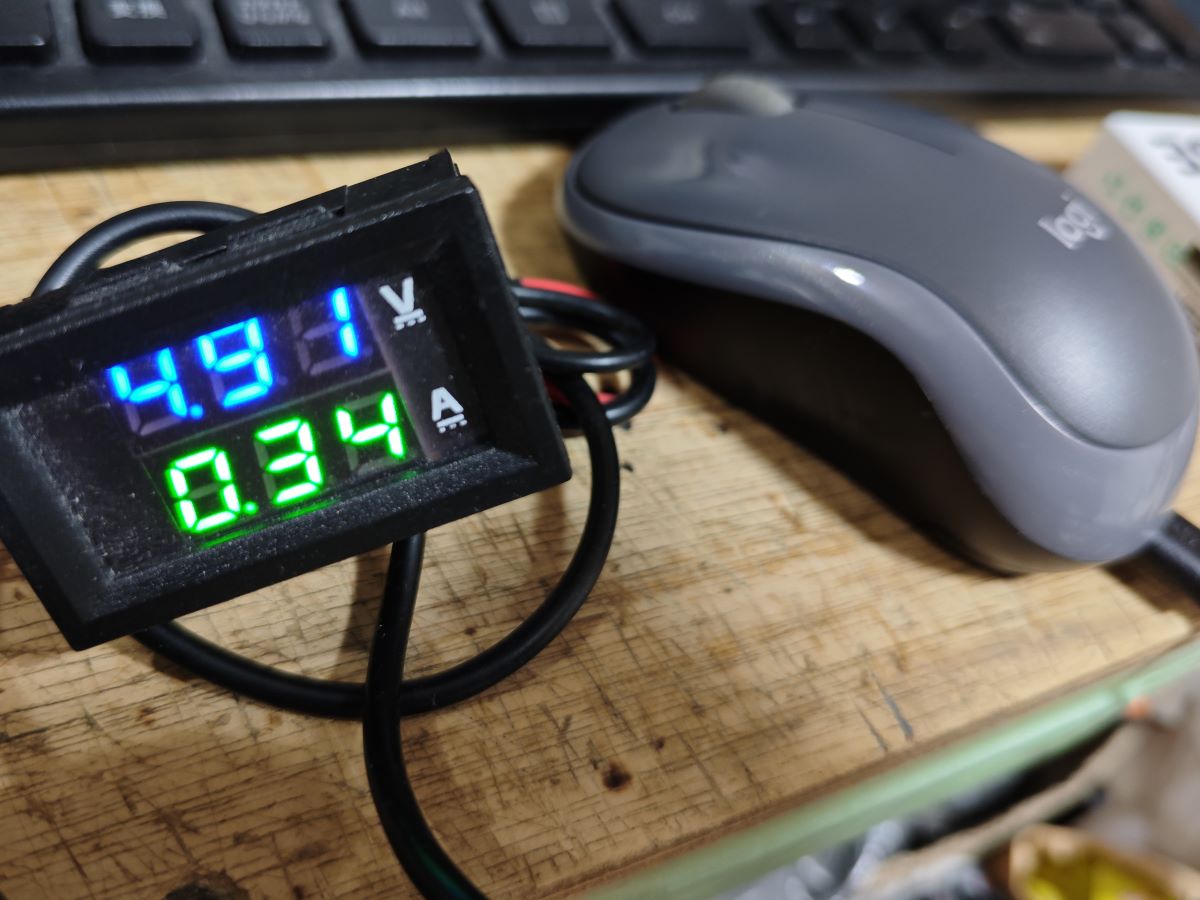

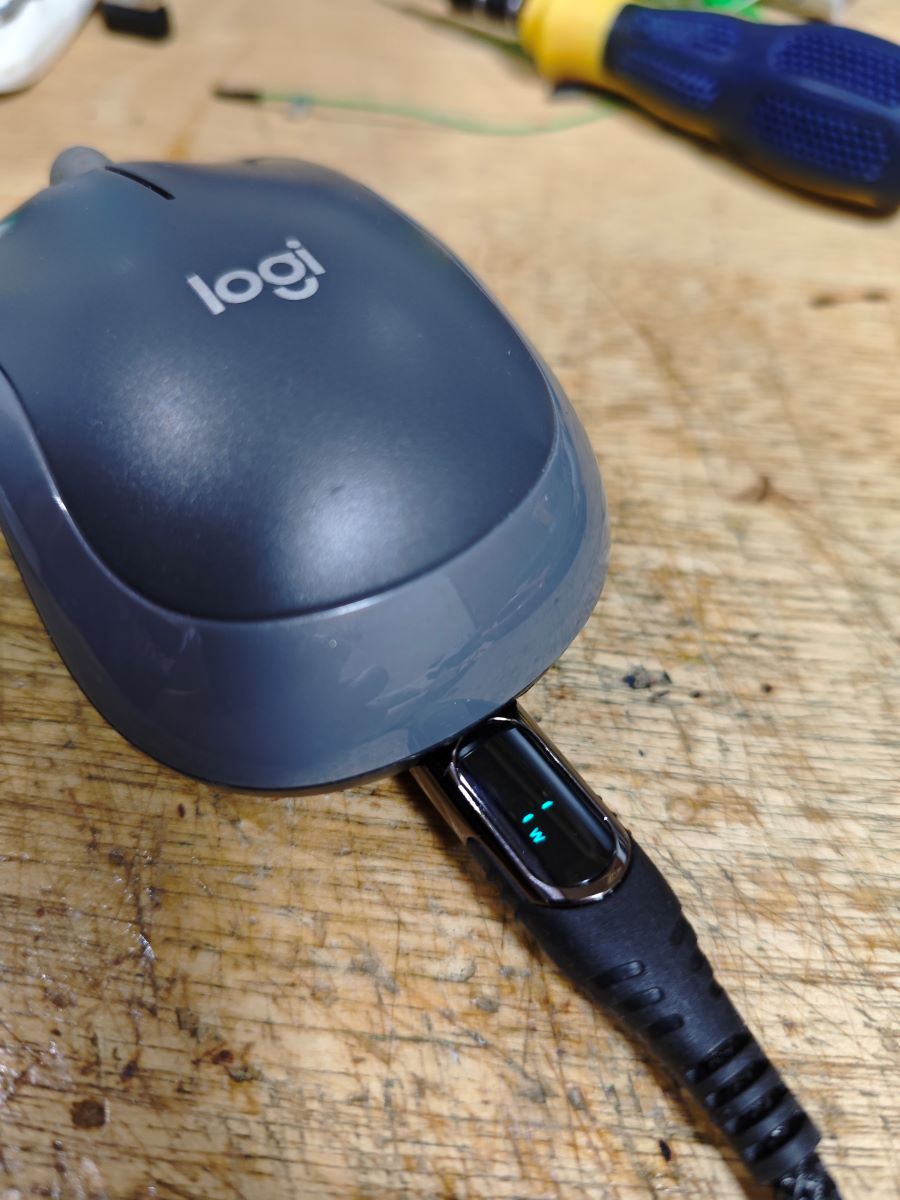

充電中の様子は次のとおりです。
Li-ion 電池が満充電に近いからか、このときの充電は 1.7W 程度でした。
　

Li-ion 電池が言うほどもたないような気はしますが、今のところは普通に使えています。
