18650 で充電器を作る（やや難あり）。

作ると言っても、充電器の電源を単三 NiMH から 18650 Li-ion に置換しただけです。
作り方もクソも無い（笑）ので、大まかにお読みいただければ幸いです。

昇圧回路は、使わなくなった下記のブツを使いました。
型式は忘れました（調べる気力が湧かない。）。




さっそく分解。

もともと単三 x 2 を並列に使用するタイプの充電器であり、昇圧回路も 2 つ並列に接続されています。
コイルが 2 つあるのでお分かりになるかと思います。




そして、内蔵できるように部品を分けました。

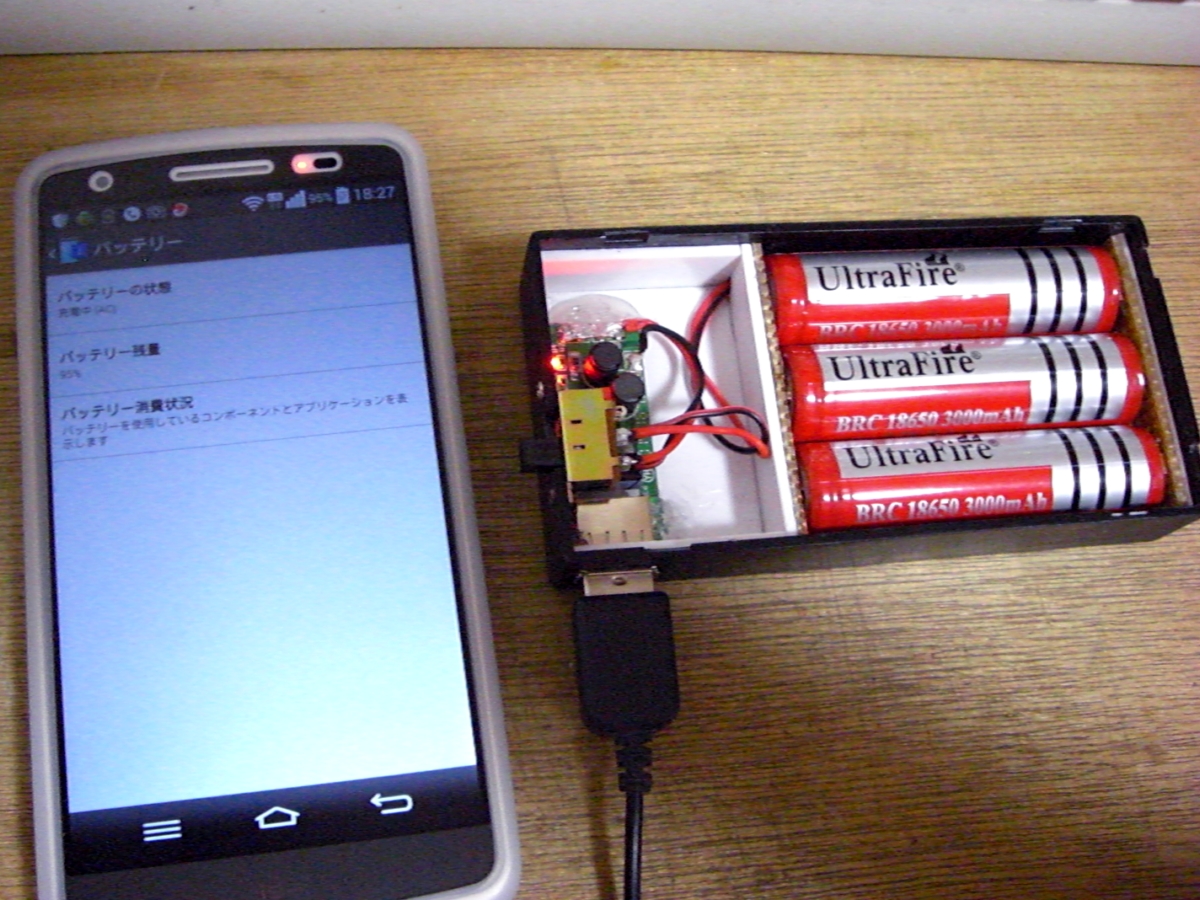

 ... そして、行間を思いっきり省略して完成です（笑）。

 USB ケーブルで充電器とスマフォと接続すると勝手に電源が入る設計ですが、スイッチは一応つけました。
のちに充電用の回路を載せるかも知れません。

ちなみに、現状では 18650 x 3 に充電する時は、これらを充電器に入れたままで前出の WF-188 と導線でつなぐ事になります（笑）。




タイトルの「難あり」の件ですが、もともと充電器に付属していた充電専用の USB ケーブルでないと AC 充電モードになりません。

充電モードの切替は抵抗 1 本でどうにかなるとしても、変に改造したら電源が入らなくなると嫌なのでそのままです。

出力は 5 V 換算で 6600 mAh くらいだと思います。
手持ちの LGL22 における充電回数は 2.5 回分くらいでしょうか。
昇圧回路の効率はよく分かりません。

今のところはこんな感じです。
