Pioneer MPC シリーズの筐体を Micro ATX にする（背面加工 #04 ）。

筐体を後ろに延長し、背面パネルを作成中です。

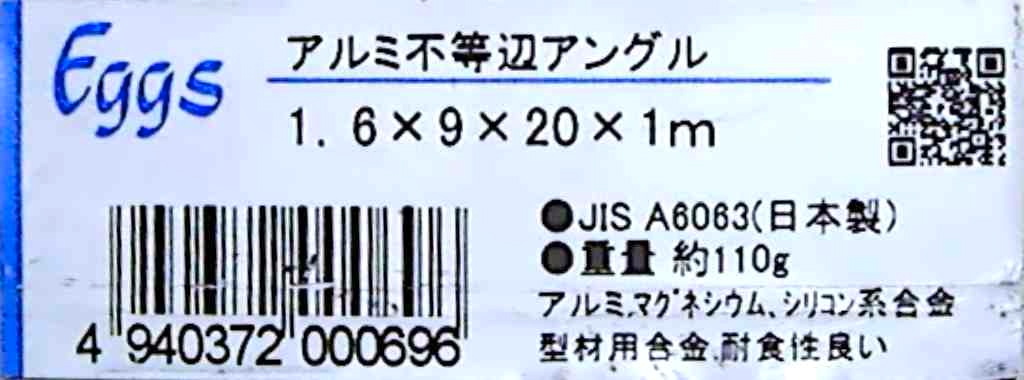

筐体の延長には、これ ↓ を使いました。

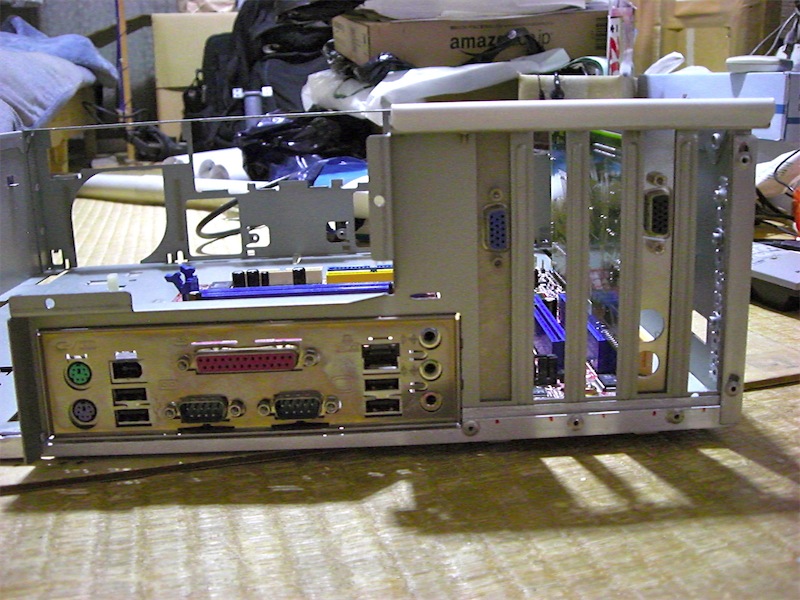

ちょうど廃棄寸前の ATX 筐体があったので、今回はその背面パネルを移植しました。
背面パネルを取り付ける際に使用するリベットは、実際に PC を組んだ時に干渉する部位があるので削ります。

最も外側の 5 本目のブラケットには、おもにスイッチ類を配置する予定です。

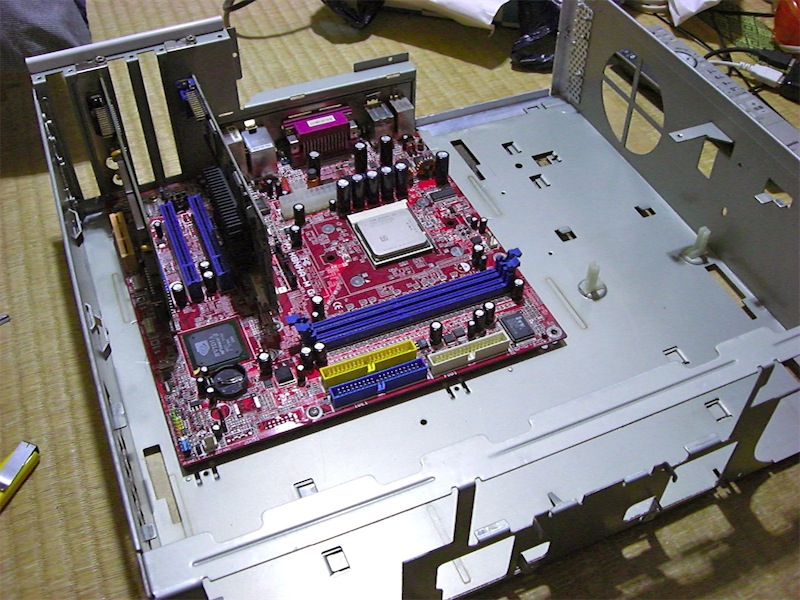

その後、それに合うように M/B のスペーサーを取り付けました。
写真の M/B は完全にジャンク品です。敢えてことわる理由は無いですが。
ちなみに 5 mm のスペーサーを使用しました。

実は寸法を間違えたので、不要な穴とかが目立ちます … 。

　

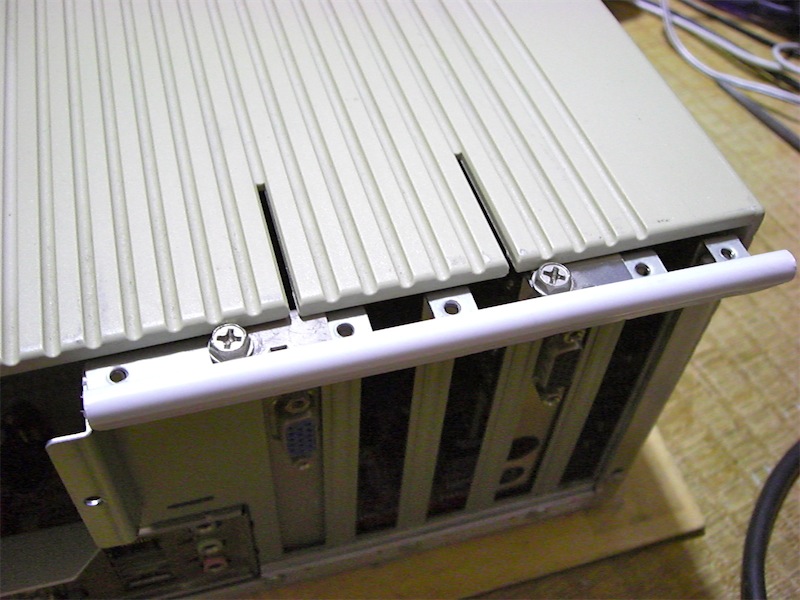

拡張カード取り付け用のねじは、下の写真のように筐体の外側に出ます。
白い物体は、室内に転がっていたクリアファイルの背表紙（バインドする為の部品）です。
これが無いと作業中に生傷が絶えません（笑）。




続く。
