E-Bright EB-10SM （その 5 , LED のダウングレード）。

 E-Bright EB-10SM は、オリジナルの昇圧回路と LED の組み合わせでは残念ながら 1 W の性能が出ません。
ちなみに点灯時の LED 両端の電圧は約 2.7 V でした（ Volcano NZ が満充電の状態で。）。

ならば LED を推定 0.5 W の物にダウングレードすれば少しはマシになるのではないか ... という事で、さっそく交換しました。

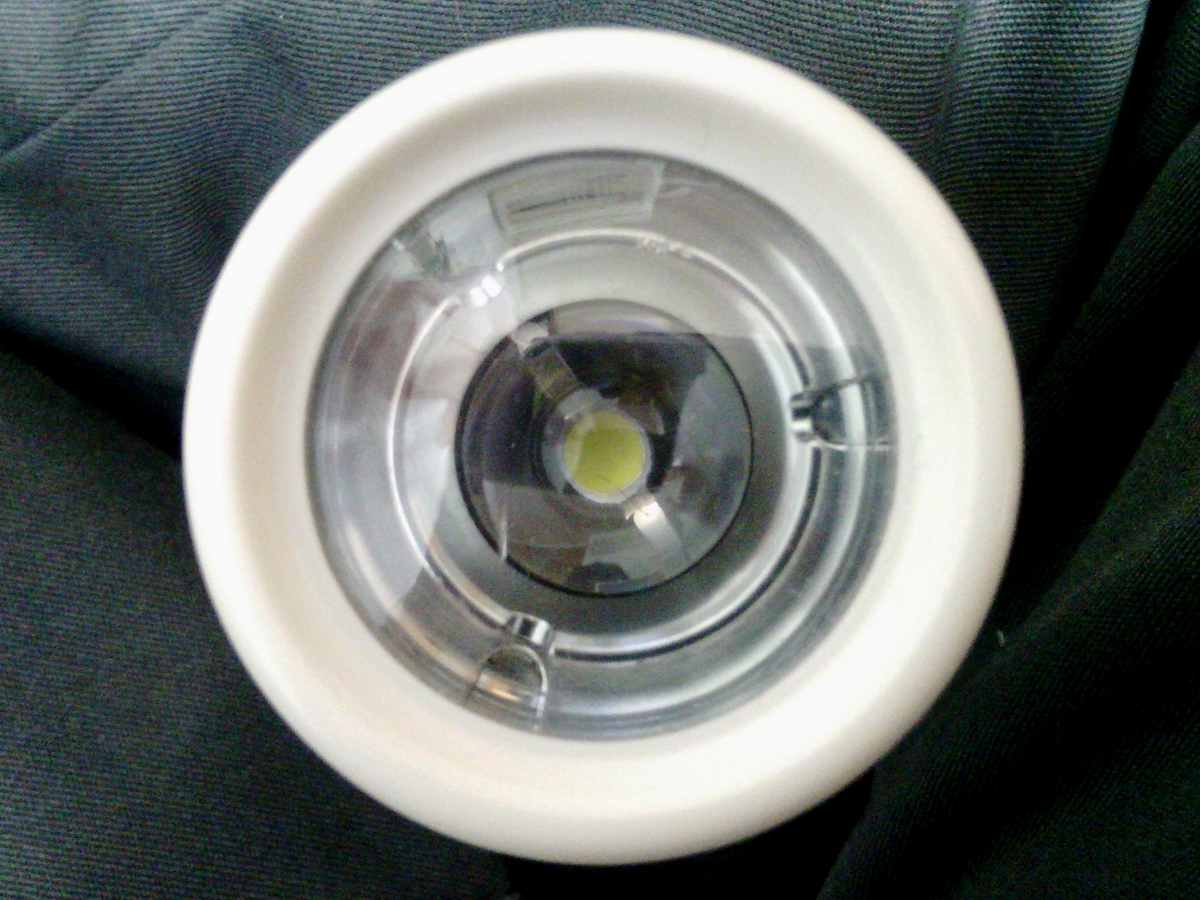

ちなみに、 E-Bright EB-10SM と「スーパー LED ズームライト」の LED の比較をば。
高さと発光面積の違いは、だいたい以下の通りです。




んで、 E-Bright EB-10SM の LED を、「スーパー LED ズームライト」の LED に交換した時のビームパターンは以下のような感じです。

この点灯時の LED 両端の電圧は約 2.9 V でした（ Volcano NZ が満充電の状態で。）。
やはり昇圧回路がヘボいようです ... 。




ちなみに、初期状態の E-Bright EB-10SM と、ビームパターンを比較してみます。
左が初期状態で、右が推定 0.5 W の LED に交換した物です。
いずれもレンズはオリジナルの物を使っています。

今さらですが、些細な事は気になさらないでください（笑）。




初期状態の方が発光面積が大きいので周辺部も黄色く照らされていますが、中心部の明るさは殆ど同じように見えます ... ひょっとすると改造後の方が明るいかも知れません。

次回は「スーパー LED ズームライト」のレンズ + alpha ... の予定。

E-Bright EB-10SM （その 4 ）。

さて、新宿のシルクという 100 円ショップで「スーパー LED ズームライト」なるものを購入しました。




 100 円ちょっとでパワー LED 内蔵のやつが買えてしまうんですね。
初期設定でレンズに傷が付いてたりするのは仕方が無いですが（笑）。

というわけで、さっそく E-Bright EB-10SM と簡単に比較してみました。

E-Bright EB-10SM	: Volcano NZ x 1 , 1.30 V
スーパー LED ズームライト	: 単四 x 3 , 4.55 V
距離	: 壁から 20 cm くらい
その他	: どちらも無改造

　


 ... ひょっとして 100 円のやつの方が明るいですかね（笑）。

色調は、むしろスーパー LED ズームライトの方がいいと思います。

という事は、 E-Bright EB-10SM を改造するなら、スーパー LED ズームライトのレンズを使うのがいいかも知れません。


< 追記 20141101 >

私は電流計を持っていないので、 http://diy.tommy-bright.com/ で電流値を地道に（笑）逆算してみたら、電源電圧 = 4.5 V , 抵抗 = 8.52 ohm （※ 1 ） , LED の定格電圧 = 3.0 V （※ 2 ）の時の理論値は 176 mA で、約 0.5 W だそうです。

（※ 1 ）実際の製品に使われているチップ抵抗が、約 8.5 ohm だった。
（※ 2 ）点灯時の LED 両端の電圧が、 3.08 V だった。

E-Bright EB-10SM （その 3 , スイッチの交換）。

今回は番外編（？）で、スイッチの交換に関する件です。

簡単に申しますと、スイッチは 100 均で売られている LED 懐中電灯の物と互換性があるので交換可能です。
ただし、側面にプッシュスイッチの付いているプラスチック製の懐中電灯に限ります（たぶん）。

当方の E-Bright EB-10SM は、連続してスイッチを押すと何故か 4 回に 1 回、きっちり接触不良になります。

というわけで、さっそく E-Bright EB-10SM の後部ユニットを分解します。




矢印の部品がねじになってるので、ラジオペンチで挟んで回せば外れます。

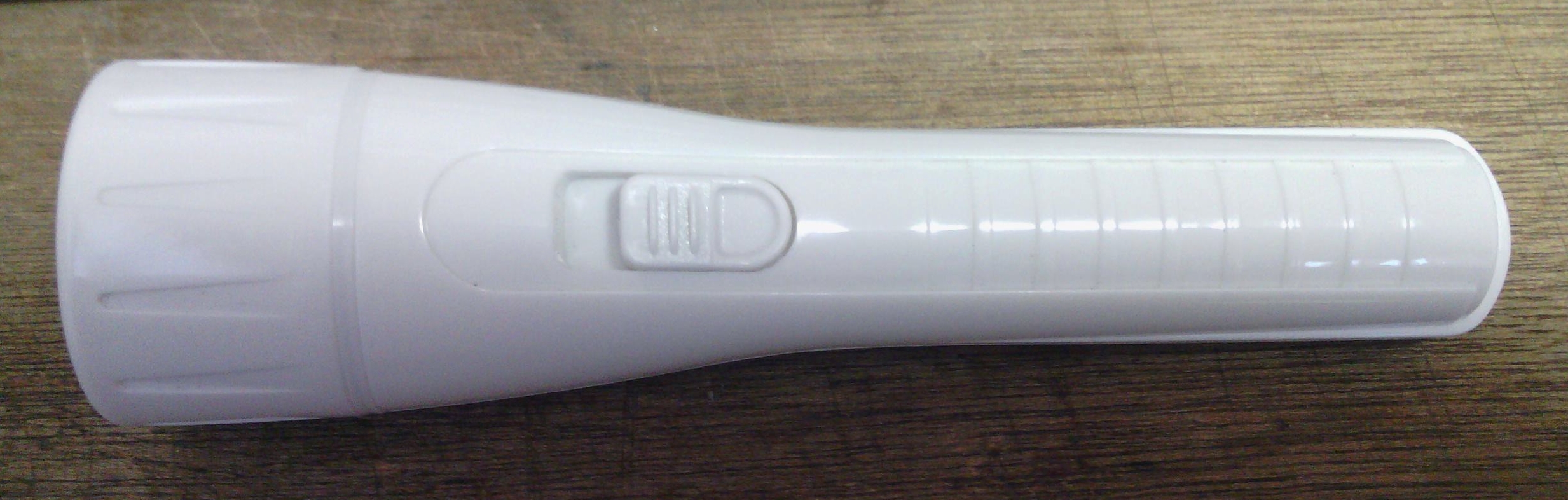

適当に 100 均で買ってきた懐中電灯を分解し、取り出したスイッチを以下のように加工します。
はんだ吸い取り線で延長した電極に、ばねを取り付けて、元通りに組み立てます。
なお、上記の矢印の部品は、ねじがすぐにバカになります（笑）。




スイッチによっては軸の長さがオリジナルのと異なる場合があるので、適宜に調整します。
調整しなくても普通に使えるとは思いますが。

当方では、スイッチの抵抗値が下がって、以前よりも明るくなったような気がします。

そんなところです（笑）。

E-Bright EB-10SM （その 2 ）。

というわけで、今回はレンズの比較です。
オリジナルのと 秋月の OSHH2045M  の比較をば。

左がオリジナルで、右が OSHH2045M です。
 E-Bright EB-10SM に取り付けた状態で撮影しました。
電池は Volcano NZ （撮影時は 1.24 V 程度）です。

　


縮尺は当てにしないで欲しいのですが、 OSHH2045M の方が照射角度が広い（公称 45 ° ）です。
オリジナルのは 20 ° くらいでしょうか。
直視した時に OSHH2045M の方が、目には優しいと思います。

E-Bright EB-10SM （その 1 ）。

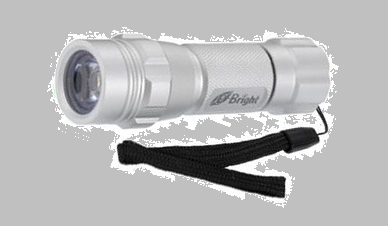

 E-Bright EB-10SM という LED ライトを見つけたので、下調べも何も無しに購入しました。
昇圧回路が内蔵されており、単三 x 1 で動作するのでいいかな、と思ったので。




んが、改造しようと思って調べたら、どうやらネット上での評判は「 1 W の割には暗い。」らしいです。
放熱の心配をしなくていいという意味では、これはこれでアリだと思いますが。

当方では二次電池を使ってるせいか、動作中における LED の両端の電圧は 2.7 V くらいでした。
データや写真は無いので目安です。
ちなみに、強引に二次電池 x 2 （定格 2.4 V ）で動かしたら、より明るくなりました。

というわけで、改造するとしたら ... 、

1. レンズを 秋月のコレ に交換する。
   反射板にするなら コレ とか。
2. 出力電圧を上げる為に昇圧回路のインダクターの値を減らす。
3. 何なら昇圧回路そのものを交換する。
4. パワー LED を 3 W のやつに交換する。

なお、たまたま秋月さん推しですが、 1 円も受け取ってません（笑）。


 1. は、ひょっとすると黒色の外周部をわずかに削る必要があるかも知れません。
物によっては加工が不要だと思います。
なお、交換しても使用感に差が無い（むしろ悪化する）かも知れません。

 2. は、インダクターを並列に接続すれば、インダクターの値は下がります。
別件での CL0117 の検証では確かに出力が上がったので、理屈は合ってると思います。

 3. は、 3 W の LED に交換する事を踏まえれば、 1.2 V で駆動する 3 V , 1 A のやつを用意しないといけません。

 4. は、放熱の心配をしなくてはなりません。
また、ユニットに装着する際に、おそらく放熱板の外周を削る必要があります。


続く ... のか？
